Echte elektronica freaks kennen allen www.circuitsonline.net.
Zo ook Sven Nouws, welke zelf een functie generator aan het bouwen is.
Veel hobbyisten zoeken een mogelijkheid om zelfbouw apparatuur van frontpanelen te voorzien.
Sven gaat zelfs een stap verder… Hij maakt een compleet uniek design, zelfs de toetsen zijn eigen ontwerp.
Ik zal in  een drie tal delen de mogelijkheden laten zien voor wat betreft frontpanelen, graveren en frezen.

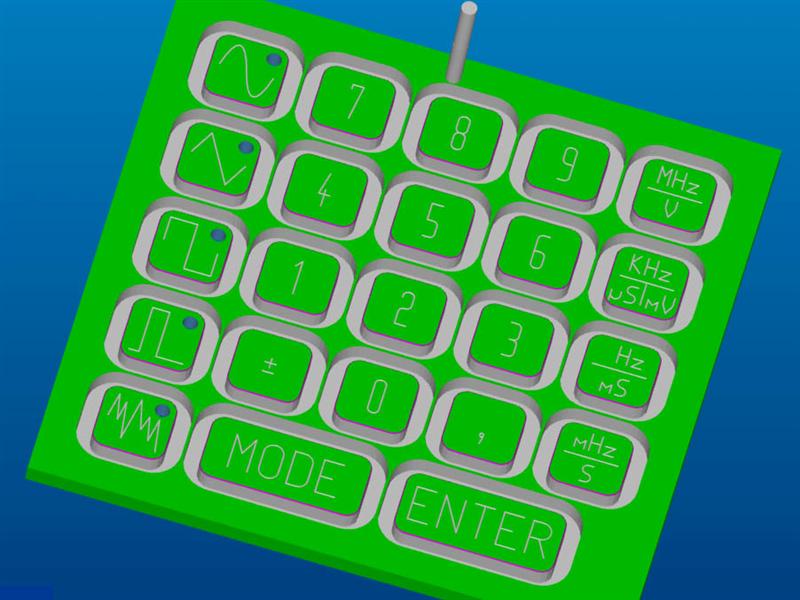

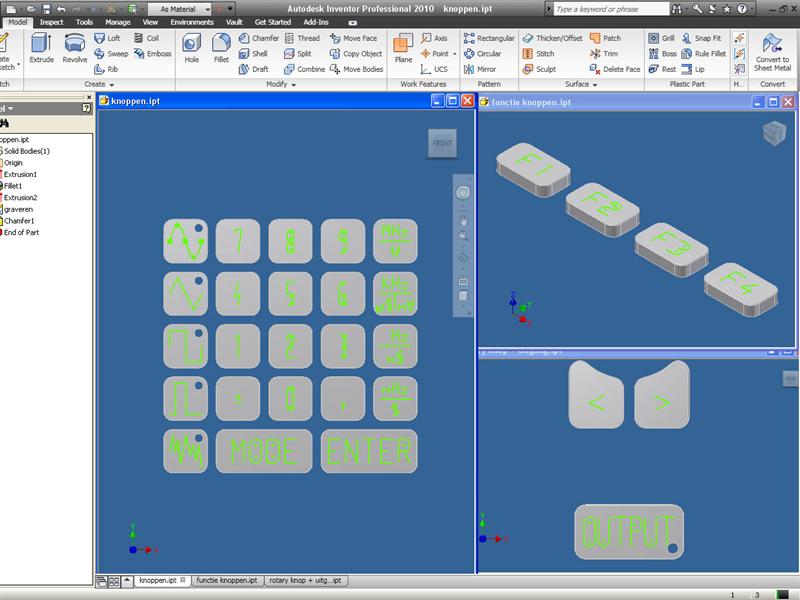

Ontwerpen kunnen in heel veel manieren worden aangeleverd, in dit geval Autodesk Inventor.

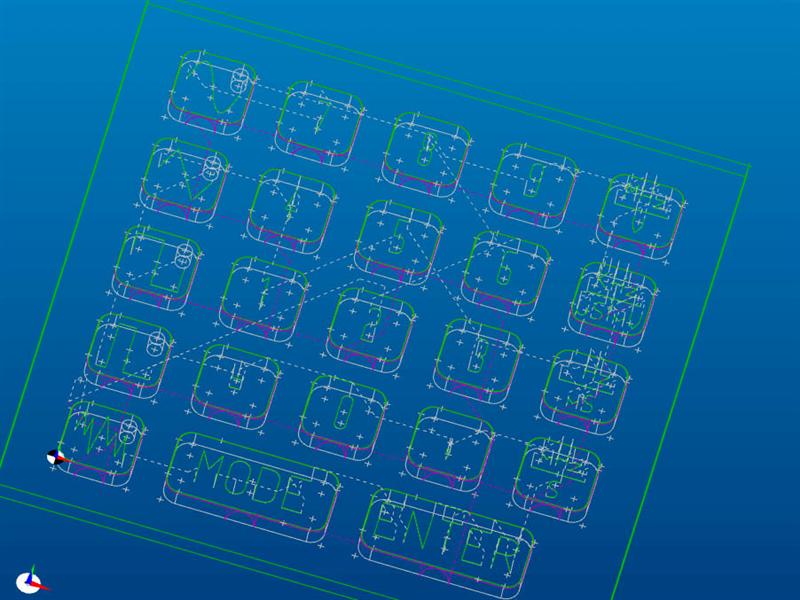

Vanuit hier word eerst een IGES (.igs) file aangemaakt welke word omgezet tot frees bewerkingen.

Autodesk inventor IGES .igs file Edgecam simulation

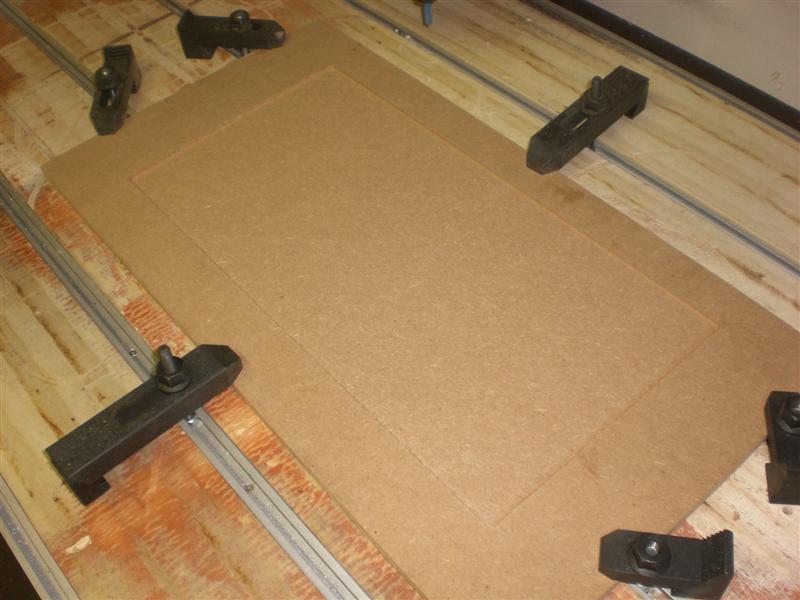

Voor een graveer project dient altijd een zeer vlakke ondergrond beschikbaar te zijn.

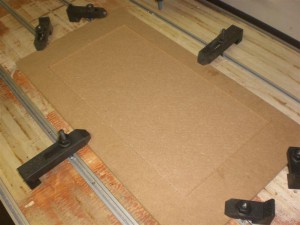

Een stuk MDF afvlakken waar het project op gemonteerd word is bijvoorbeeld een mogelijkheid.
Het gebruikte aluminium hier is Al-Mg 3, dit is een half hard alu dat goed te werken is,
tevens heeft dit een mooie geborstelde uitstraling…

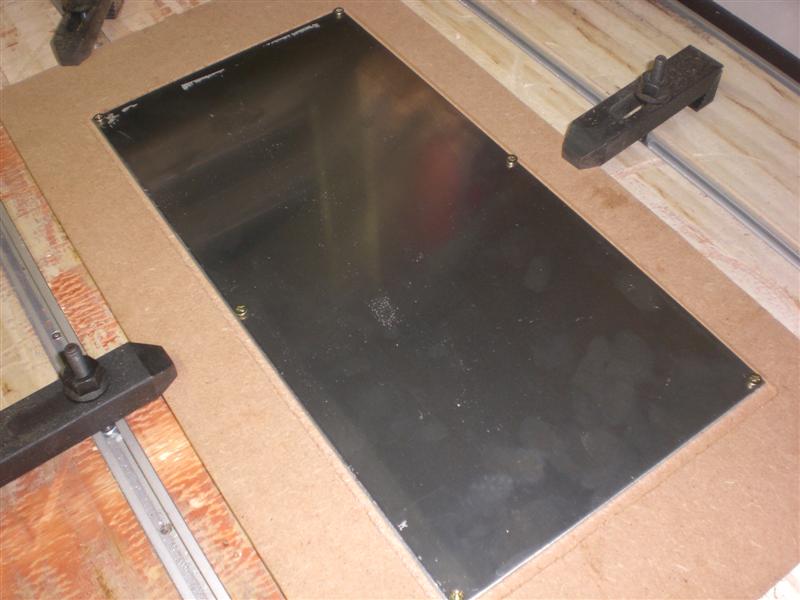

flat surface engraving Al-Mg 3

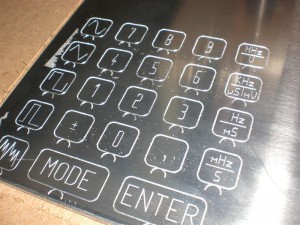

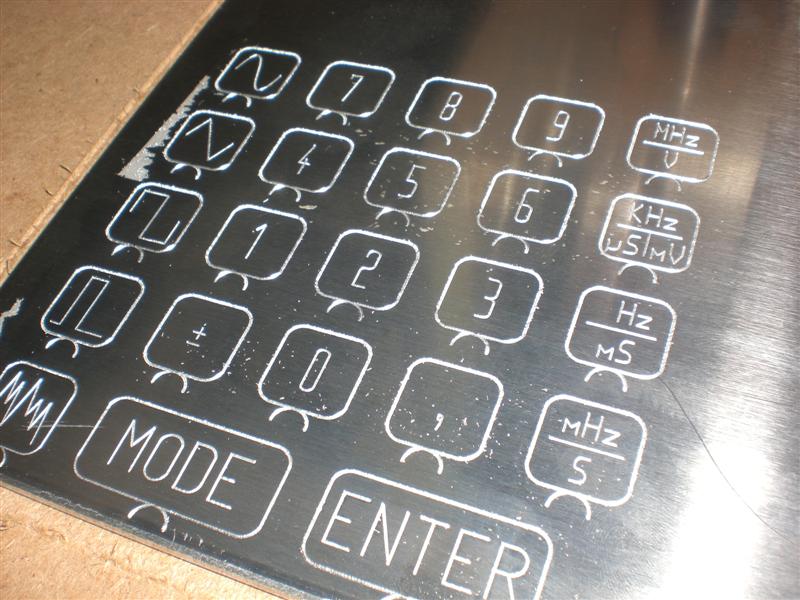

Het graveren gebeurde in dit geval van een 90 graden vol hard metalen graveer frees (0,1mm diep).

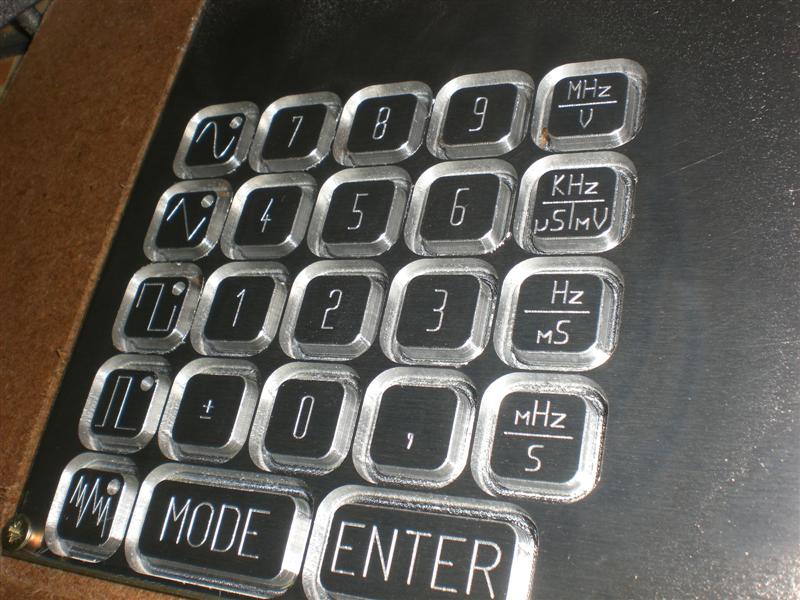

Tevens is er een schuine kant (chamfer) aangebracht aan de knoppen (Dit zat in Sven zijn ontwerp).

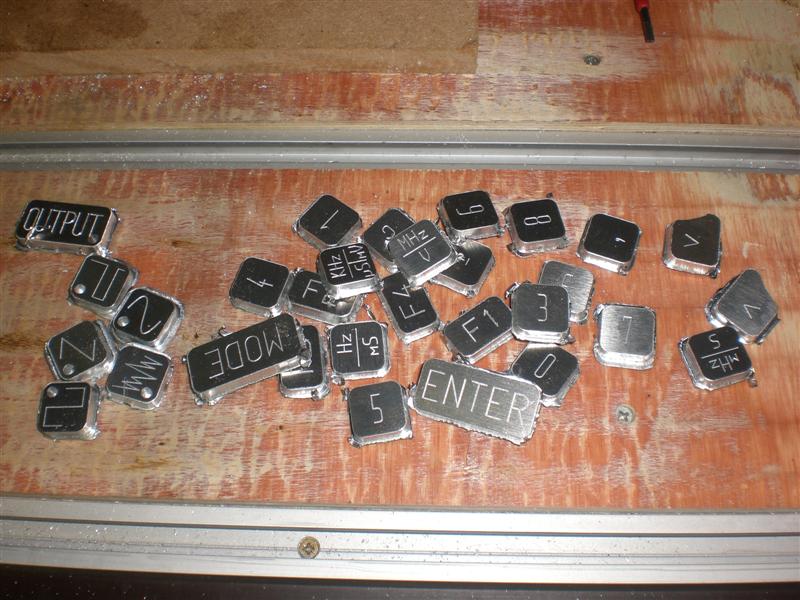

Hierna worden de knoppen uitgefreesd met als diepte 3,9mm ipv de 4 die het materiaal dik is.
De reden hiervoor is dat anders de knoppen door de werkplaats gaan vliegen.

graveren Profiling

Met een dremel of andere multi tool kunnen de braampjes eenvoudig worden verwijderd.

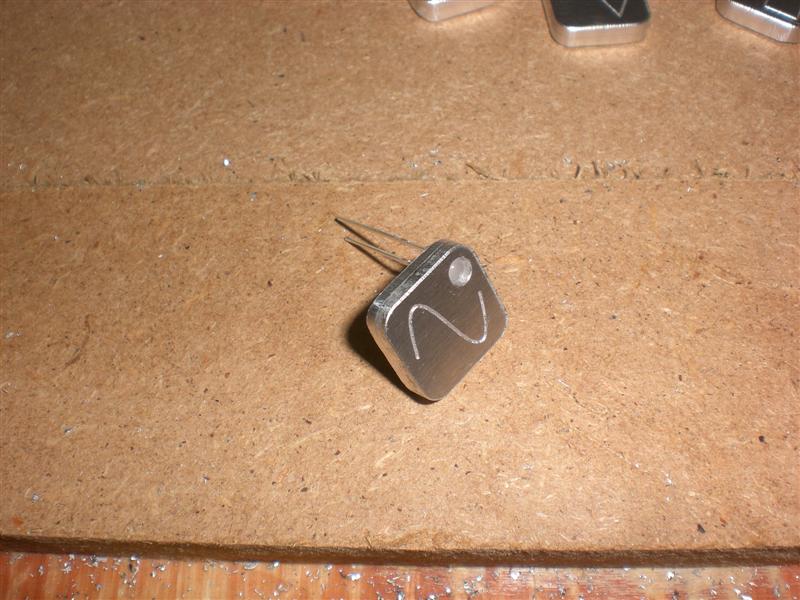

De gaatjes in sommige toetsen zullen worden voorzien van 3mm leds.

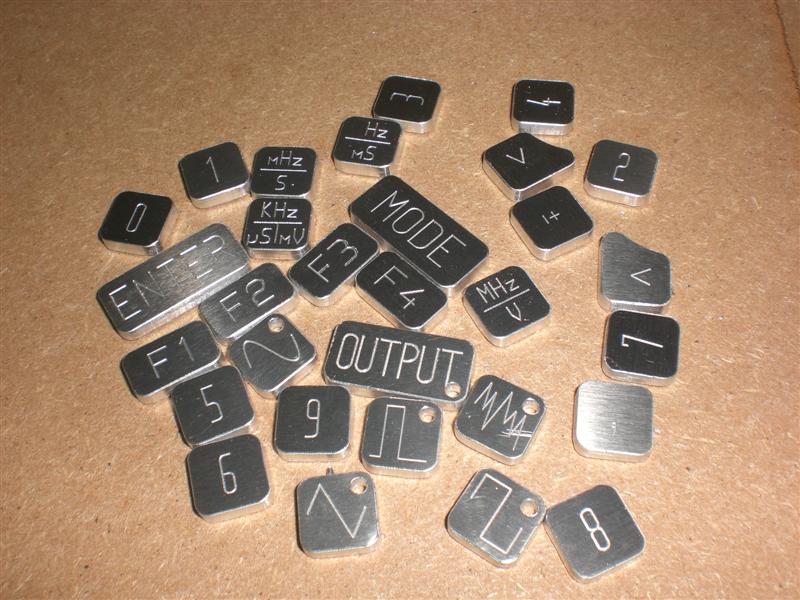

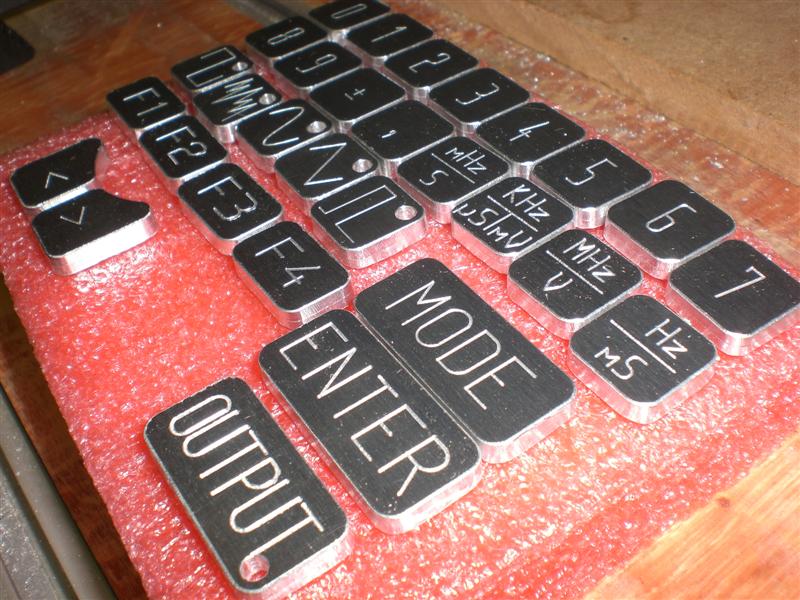

Zie hier het resultaat :

En uiteraard wederom een video van de bewerkingen…
