Bij de zelfbouw van een functie generator heeft Sven Nouws zowel frees als graveerwerk nodig.
Zelfbouw elektronica  gebouwd door hobbyisten verdienen een professionele behuizing, maar hoe ?

De voorzijde van de behuizing ontworpen door Sven bevat een tal van 2D frees bewerkingen.
Zo moeten bij het uiteindelijke eindproduct de montage schroefjes niet meer zichtbaar zijn.

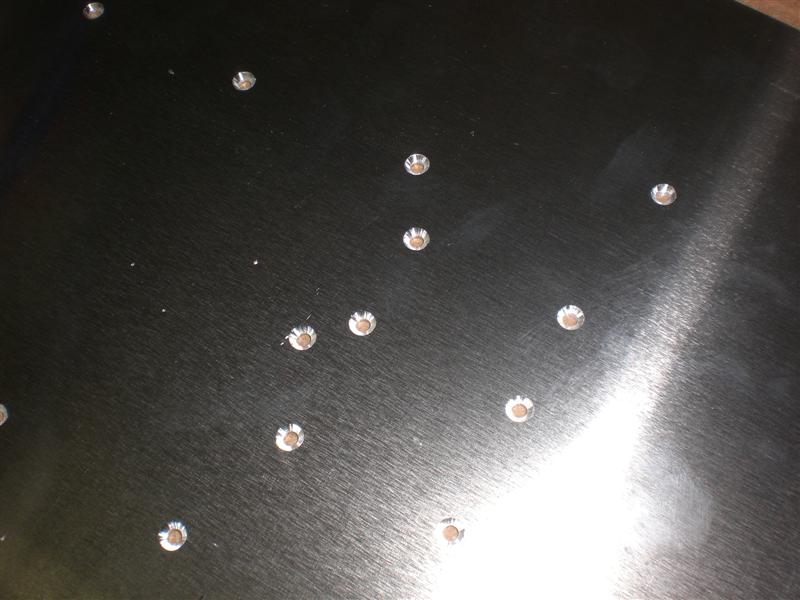

Dit houd in dat niet alleen gaatjes geboord dienen te worden met zeer grote precisie,
maar zij dienen ook een afgeschuinde kant te krijgen om de schroef kop te kunnen verzinken..

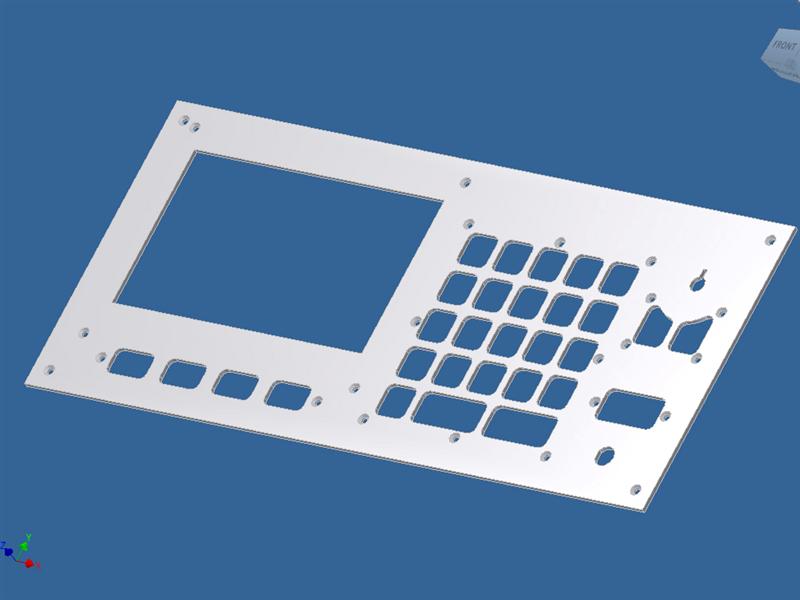

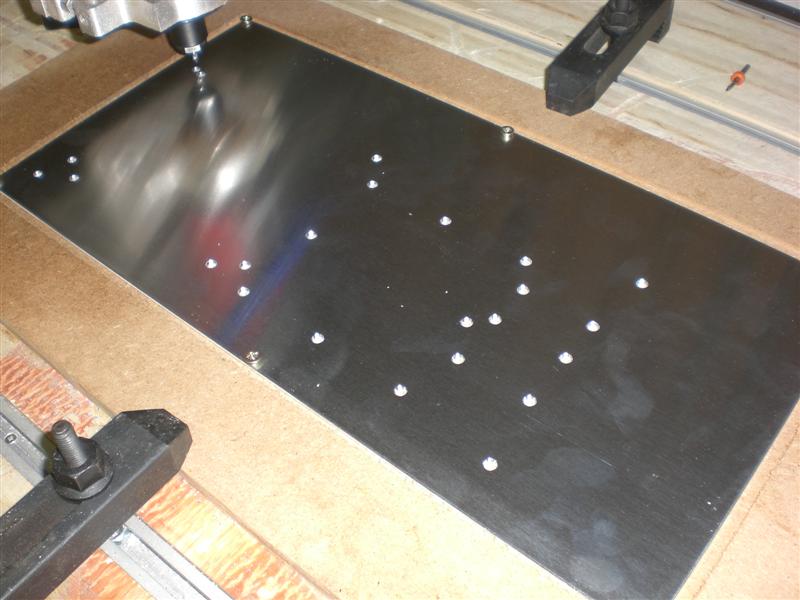

Frontpaneel 00 Frontpaneel 01 Frontpaneel 02

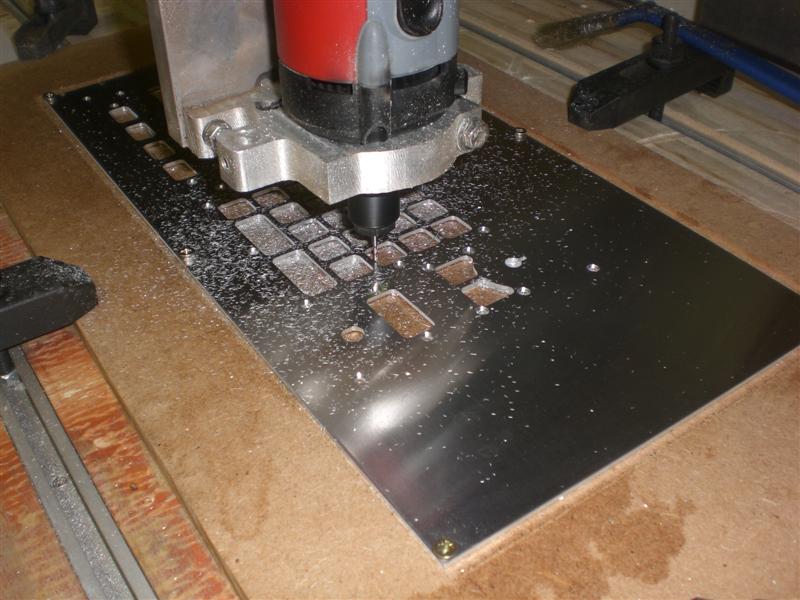

Een andere 2D frees bewerking is het maken van alle benodigde gaten.
Zo zal er een display geplaatst worden, en diverse zelf ontworpen druk toetsen.

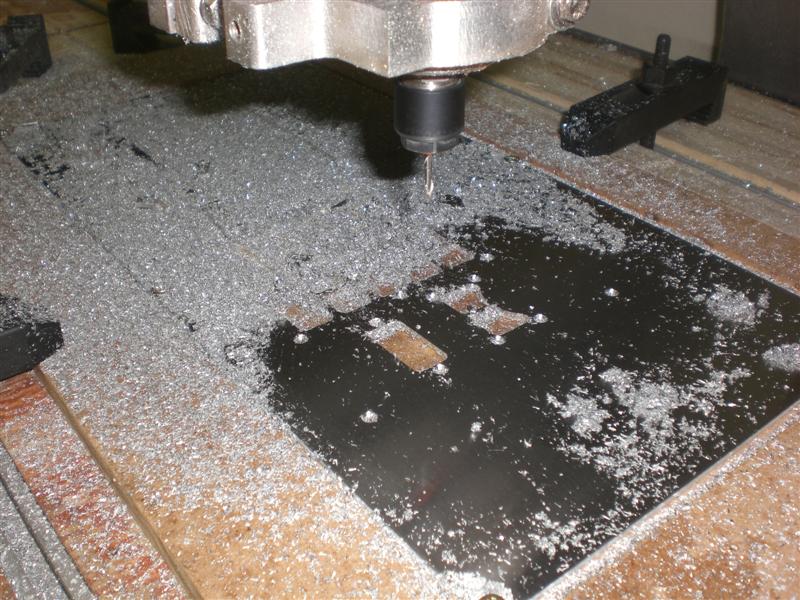

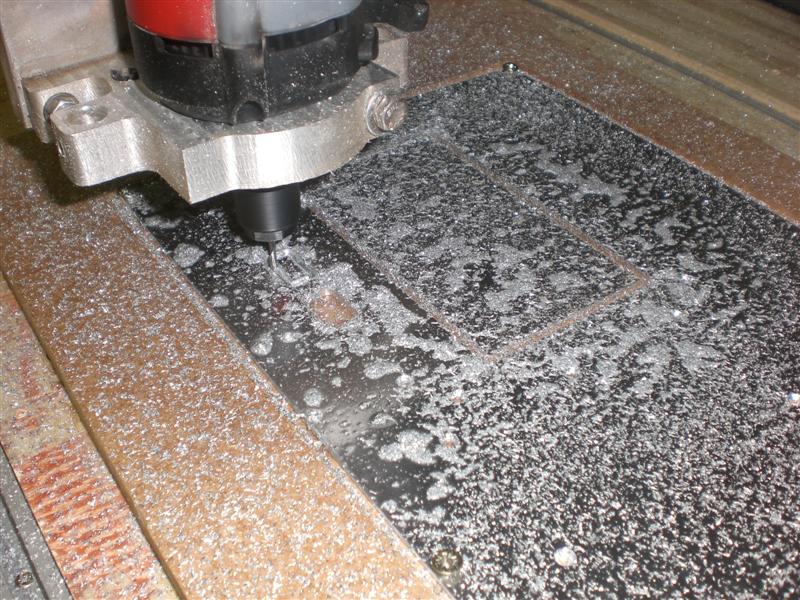

Frontpaneel 03 Frontpaneel 04 Frontpaneel 05

Ook het uitfrezen van elke vorm van frontpanelen is geen probleem.
Een zeer maatvast ontwerp, uit 2mm dik AL-mg3 Aluminium.

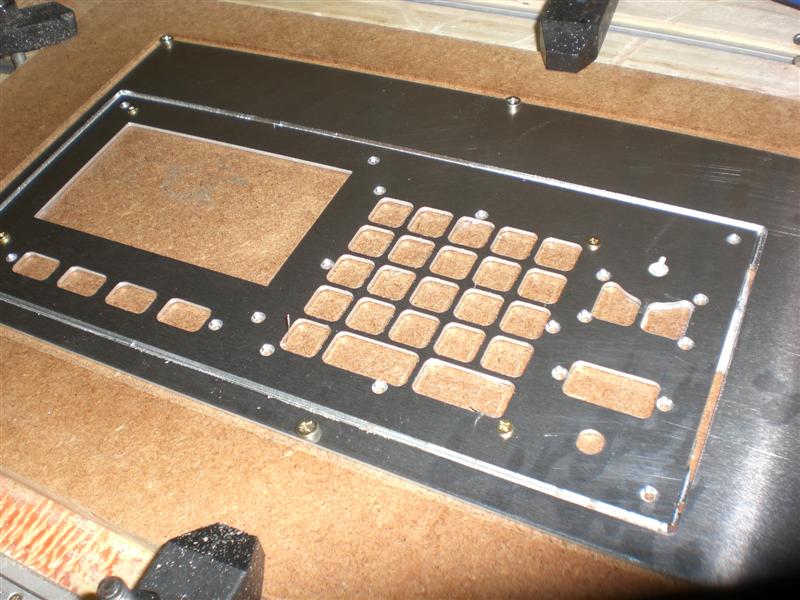

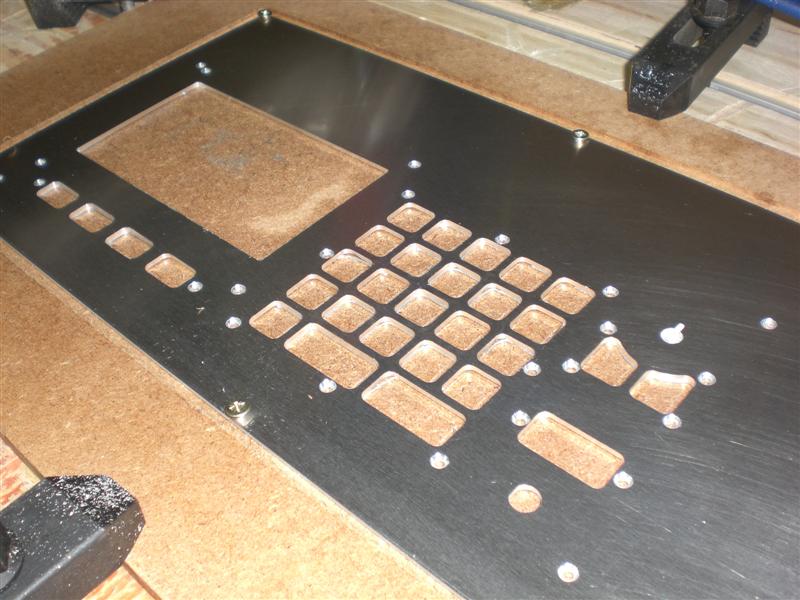

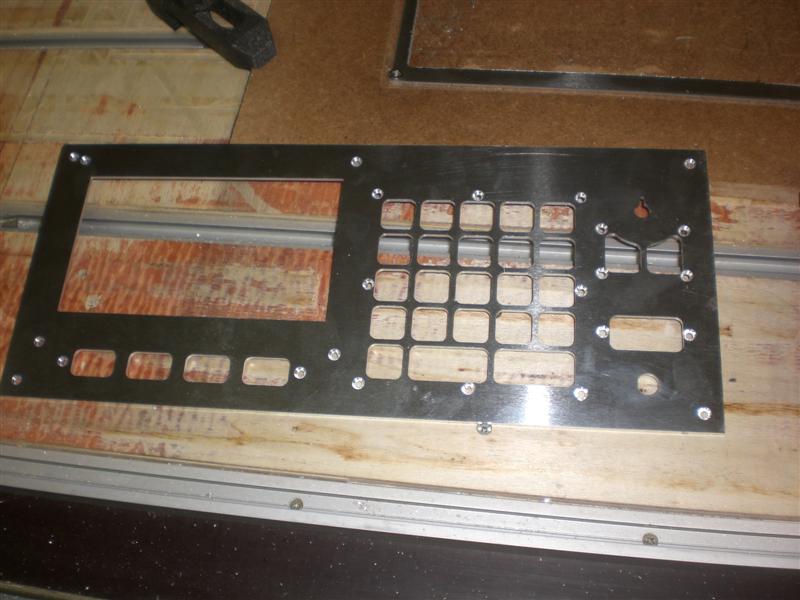

Frontpaneel 06 Frontpaneel 07 Frontpaneel 08

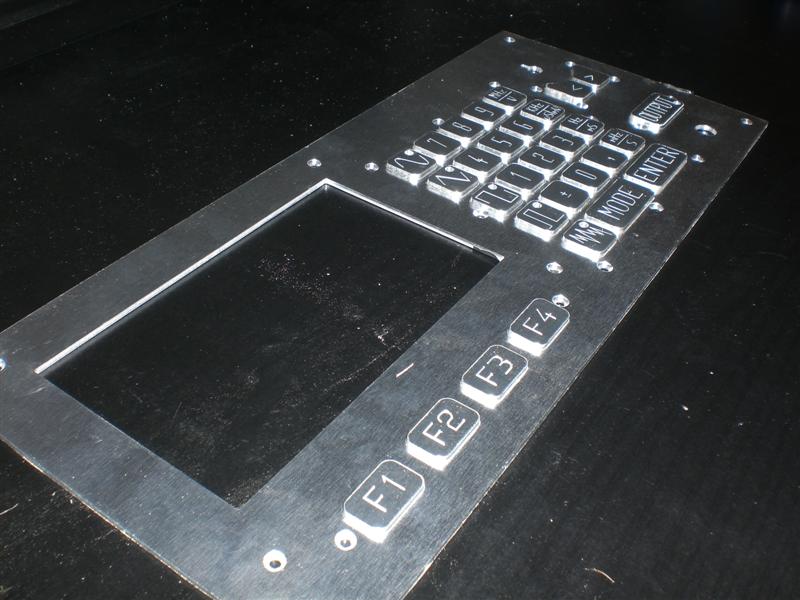

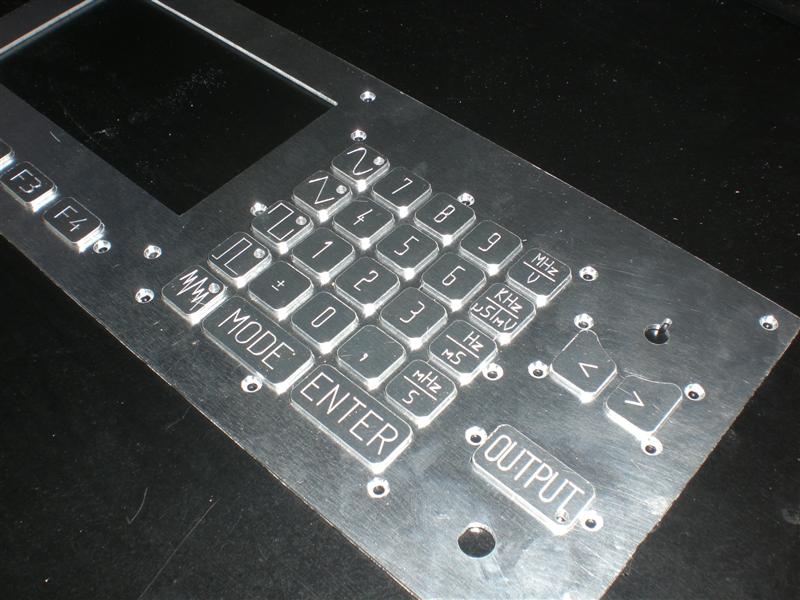

In de rubriek Graveren kunt u meer lezen over de druktoetsen uit de onderstaande foto’s.
Maar duidelijk te zien is nu al dat dit een professionele uitstraling krijgt.
En dan te bedenken dat hier het echte frontpaneel nog op moet komen…

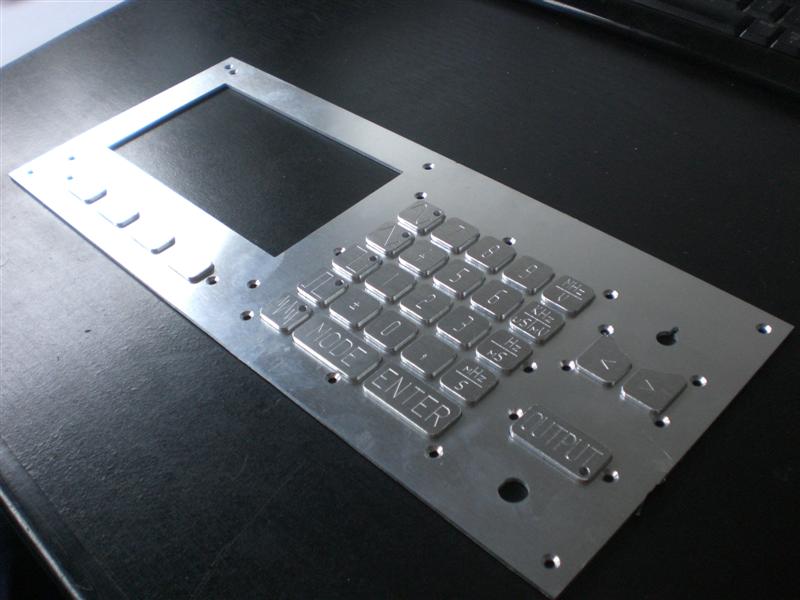

Frontpaneel 10 Frontpaneel 11

Voor deel 1 van dit project (De druk toetsen ) klik hier
Heeft u vragen of opmerkingen? neem gerust contact op…
