Eerder heb ik reeds verteld dat Sven een eigenbouw Functie generator aan het bouwen is.
En bij eigenbouw elektronica horen  custom front panelen.

In de voorgaande onderwerpen heb ik al laten zien hoe de toetsen en de montage plaat werden vervaardigd.

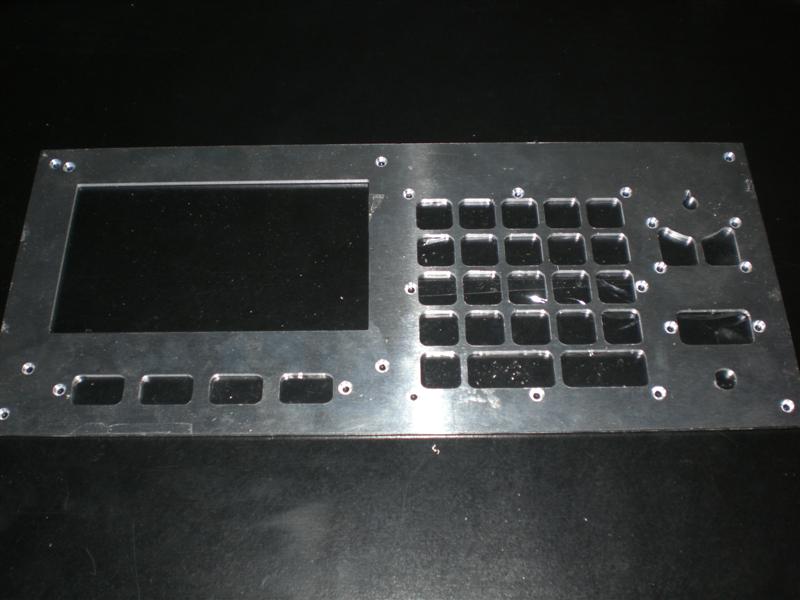

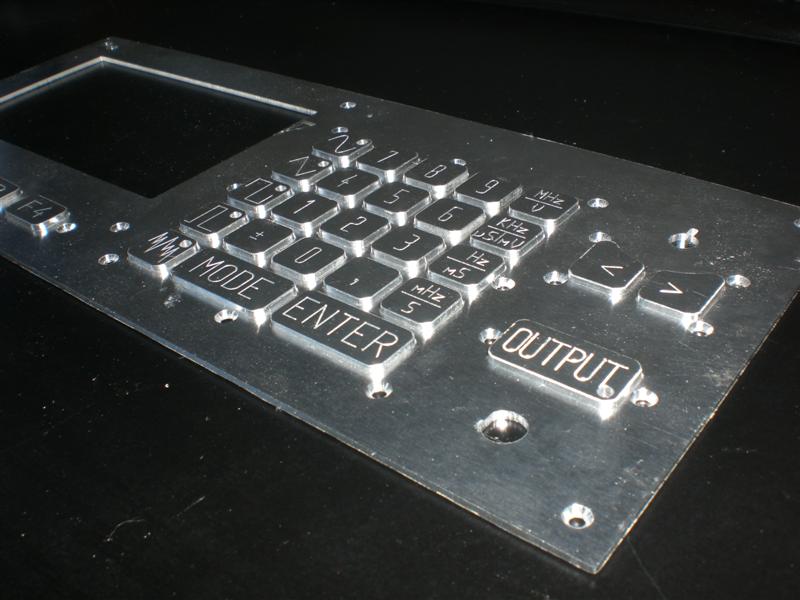

In de montageplaat waren de uitsparingen gemaakt voor de toetsen, en de montage schroeven.

Gravoxal frontpanel (0) Gravoxal frontpanel (1) Gravoxal frontpanel (13)

Over de montageplaat komt dan het uiteindelijke frontpaneel uit een blauw geanodiseerd aluminium.
Dit materiaal is te verkrijgen in diverse kleurstellingen en diverse dikten.

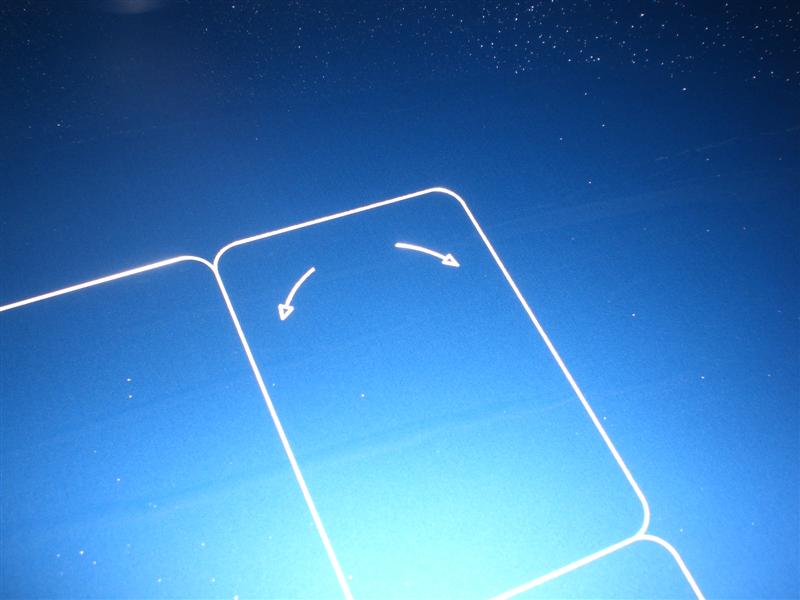

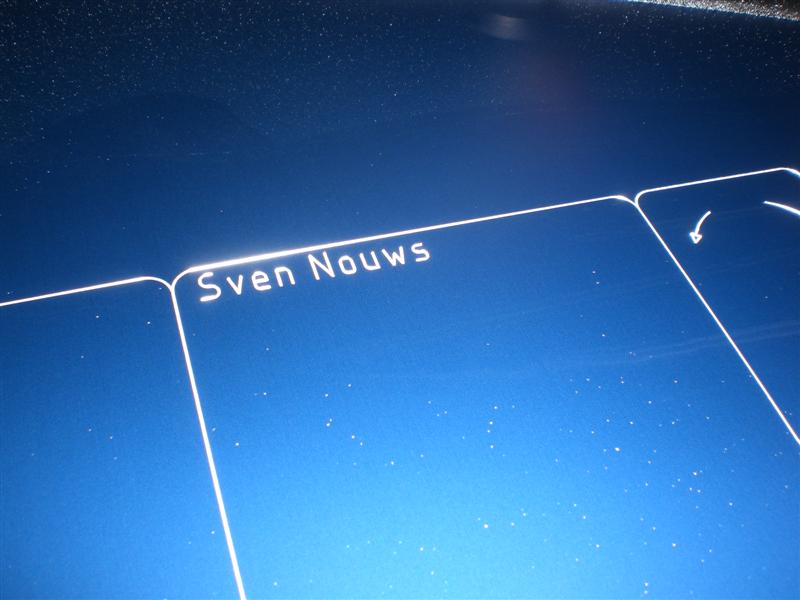

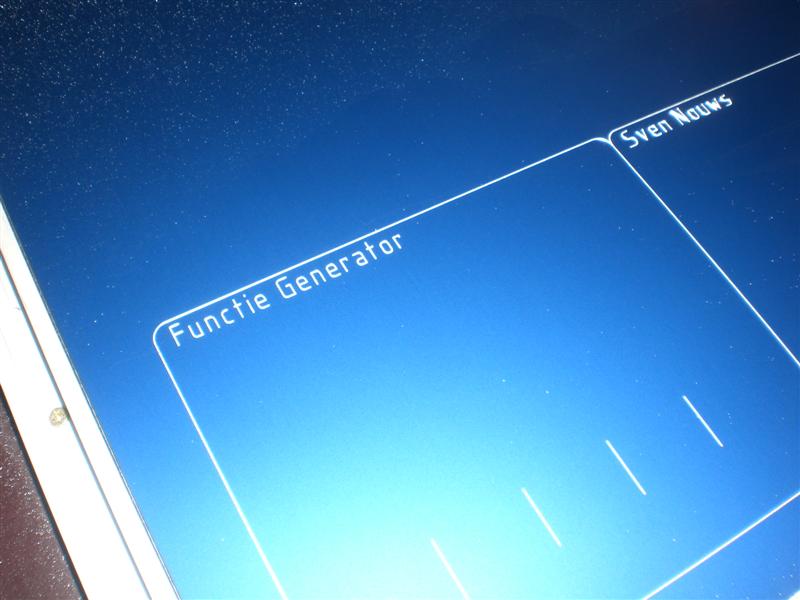

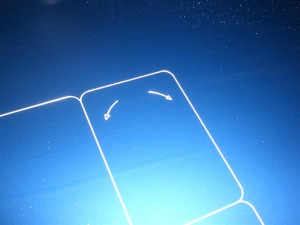

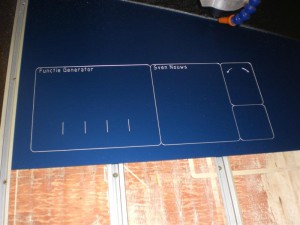

Allereerst het graveerwerk, dit word met een graveer freesje 0,1mm diep gedaan.
Op deze wijze word het Aluminium weer zichtbaar, en ontstaat dus een zilvere gravure.
Dergelijke gravure kunnen teksten zijn, schaalverdelingen logo’s e.t.c.

Gravoxal frontpanel (11) Gravoxal frontpanel (8)
Gravoxal frontpanel (9) Gravoxal frontpanel (10)

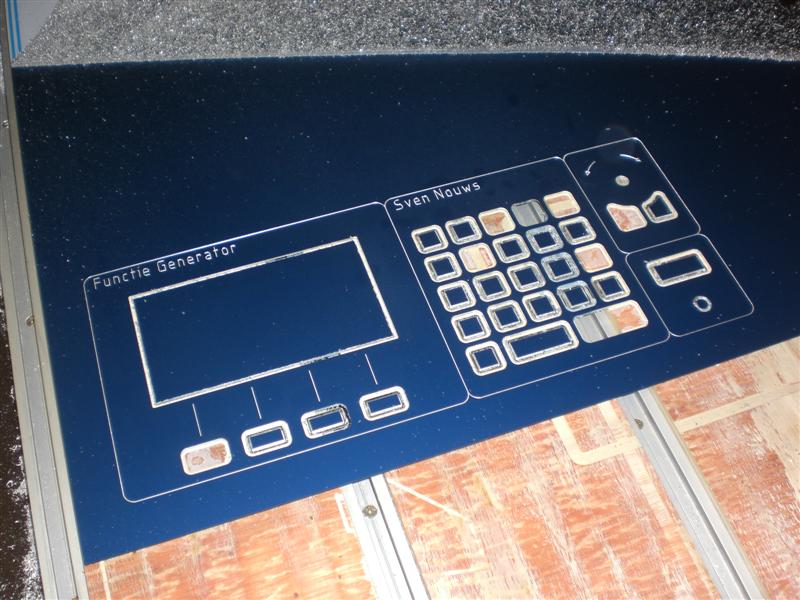

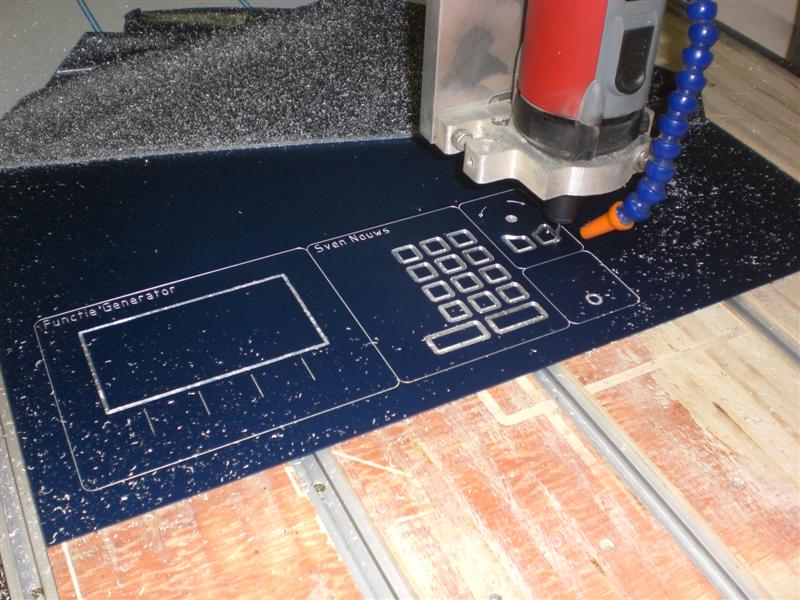

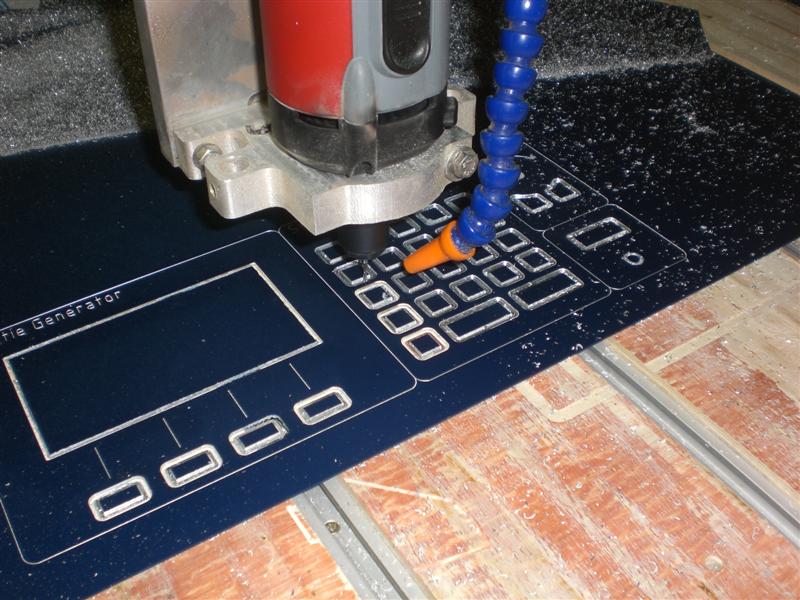

Nu is het de beurt aan het 2D frezen van het front paneel.
Aan de linkerzijde is een venster gefreesd t.b.v. het LCD beeldscherm.

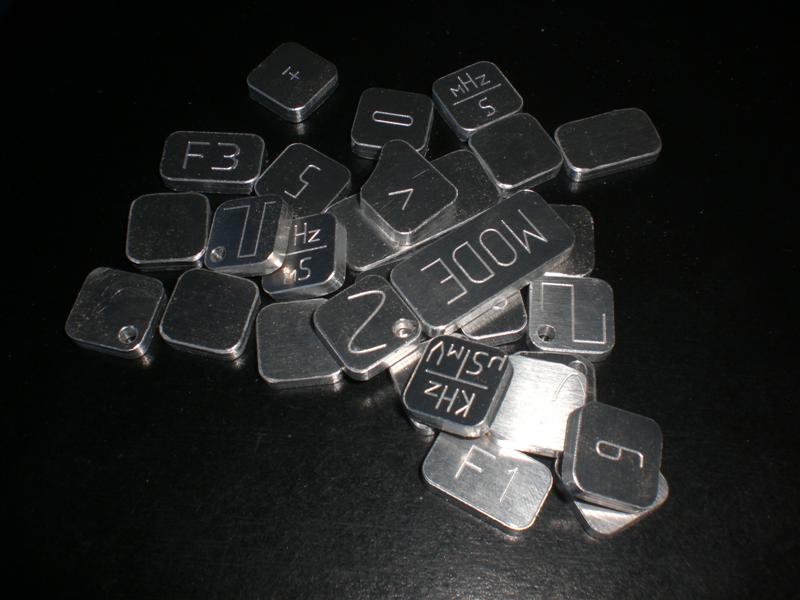

En verder zijn er een berg openingen gemaakt voor de druk toetsen welke Sven ook zelf heeft ontworpen.

Gravoxal frontpanel (7) Gravoxal frontpanel (5) Gravoxal frontpanel (6)

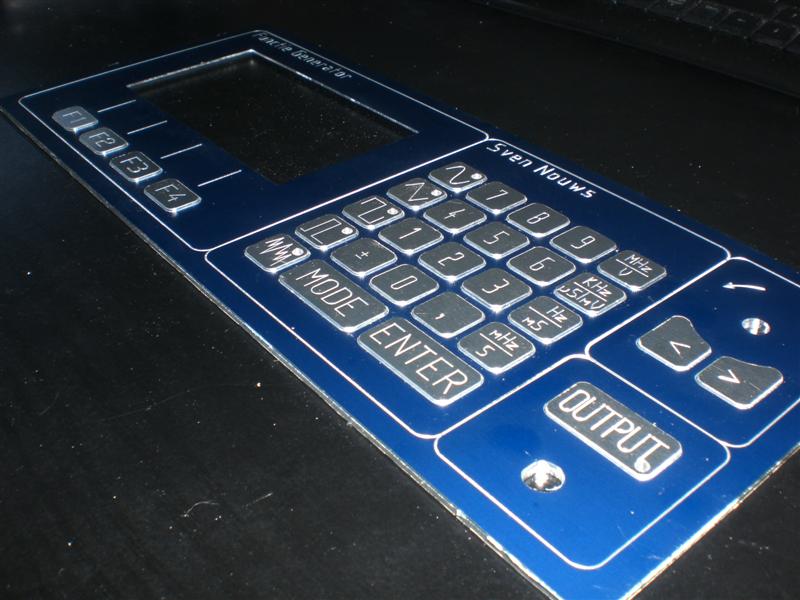

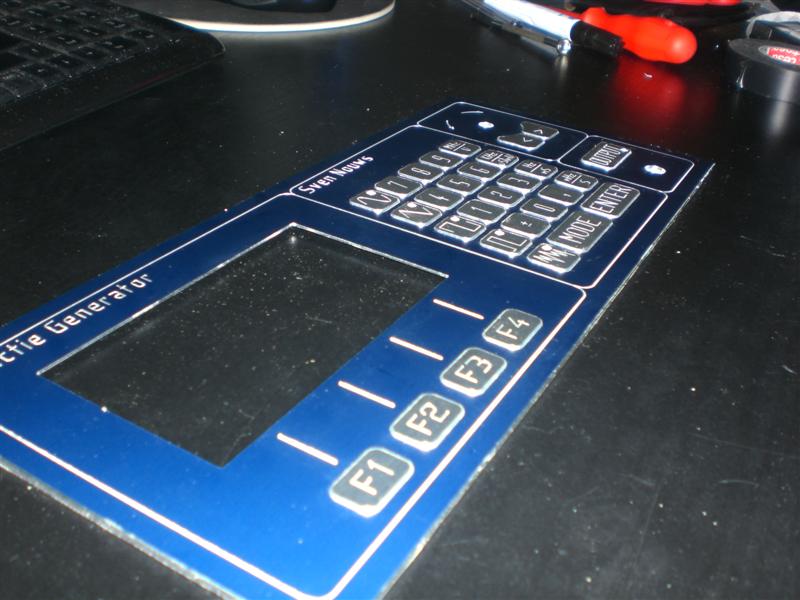

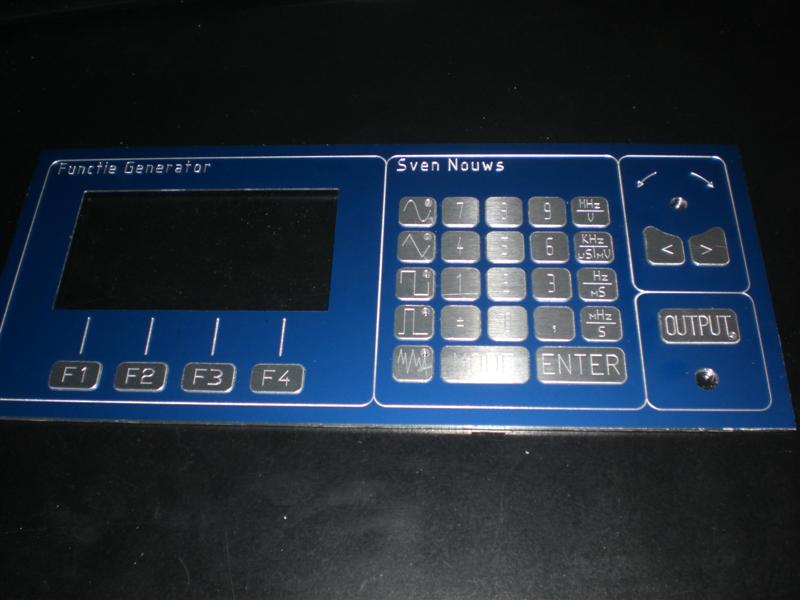

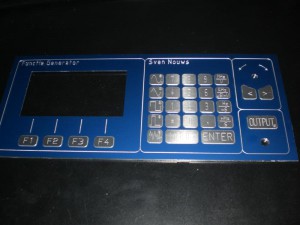

En hieronder dan het resultaat van de montageplaat, fron plaat en de druk toetsen bij elkaar.

Gravoxal frontpanel (2) Gravoxal frontpanel (3) Gravoxal frontpanel (4)

Zodra de Functie Generator gereed is hoop ik van Sven een fotot cq. filmpje te krijgen.
Deze zal ik dan zeker hier online plaatsen.

Heeft u zelf een frees of graveer klusje? Neem gerust contact op
En wilt u een berichtje plaatsen op dit onderwerp? gebruik de commentaar functie hieronder…

8 Comments

  1. MischadeBruijn Says Beantwoorden

    [..YouTube..] Leuk Marcel, zoals belooft zo te zien ;)Wederom leuk om te kijken

  2. Marcelmx3 Says Beantwoorden

    [..YouTube..] Top Mischa…..Het is een leuk materiaal, en je kunt er mooie dingen mee maken.. Al ist niet goedkoop…Thanks voor de 5* 😉

  3. retrogazele Says Beantwoorden

    [..YouTube..] man you love these things! why dont you start your own little cnc robo company..

  4. Marcelmx3 Says Beantwoorden

    [..YouTube..] Thanks… Thats indeed something to consider…

  5. CintraxBR Says Beantwoorden

    Great idea ! I also built a CNC in Brazil for hobby, what is the cost of the Gravoxal ?

  6. RoboCNC Frees- & Graveerwerk Says Beantwoorden

    Thanks Cintrax, I think you should have a look at your local dealers for the price on Gravoxal or similar product. for this country it is about 75 – 100 Euro’s per panel 1000x500mm.

  7. RoboCNC Frees- & Graveerwerk Says Beantwoorden

    Thanks Cintrax, I think you should have a look at your local dealers for the price on Gravoxal or similar product. for this country it is about 75 – 100 Euro’s per panel 1000x500mm.

  8. RoboCNC Frees- & Graveerwerk Says Beantwoorden

    Thanks Cintrax, I think you should have a look at your local dealers for the price on Gravoxal or similar product. for this country it is about 75 – 100 Euro’s per panel 1000x500mm.
